產品簡介

動環監控報警主機，是一款集模擬量采集、RS-485通信、開關量報警輸入輸出于一體的多功能動環監控主機。可與空調、UPS、開關電源組等動力設備通信，支持氣體、溫度、濕度、壓力等傳感器的模擬量輸入，支持模擬量、RS-485數據的本地存儲和搜索。適用于鋼鐵、化工、倉儲等場合，以及通信、電力、油井機房和基站的遠程動力環境量監測和控制。

特別說明

l  支持國際電工委IEC60875-5-104規約；

l  支持SD卡或硬盤數據存儲功能；

l  支持模擬量、RS-485數據的本地存儲和搜索，帶硬盤設備最大支持71億條數據，帶SD卡設備最大支持3.5億條數據；

l  支持按點號和按變量搜索歷史數據，并通過客戶端以圖標顯示；

l  支持點號配置與獲取，最大支持1000個點位；

l  支持外接LCD控制鍵盤、16個操作員用戶，可進行防區布撤防、旁路/旁路恢復操作，獲取模擬量通道狀態和數據；

l  支持觸發器聯動和隨動，以脈沖和非脈沖模式輸出；

l  支持8/16路本地4～20mA模擬量接入，滿量程精度可以達到0.5%以內；

l  支持模擬量實時數據監測、4級超限報警設置、逐級報警聯動輸出；

l  支持8/16路報警量輸入，具有防剪、防短功能；

l  支持4/8/16路報警輸出，輸出時間可控，并支持報警聯動輸出；

l  支持2/4/8路獨立RS-485數據通信，其中1路全雙工、1/3/7路半雙工，均支持建立透明通道；

l  支持RS-485通道虛擬槽位擴展，每個通道擴展4路虛擬槽位；

l  支持RS-485接入外部設備，包括：UPS、電量表、開關電源、有毒氣體探測器、空調控制器、溫濕度傳感器、變壓器溫顯表等；

l  支持5000條報警事件記錄與遠程檢索，事件帶日期功能；

l  支持16個遠程用戶，3個遠程數據接收中心，1個遠程監聽中心；

l  支持設備自檢功能，能檢測模擬量通道狀態和485通信狀態；

l  支持斷電續航功能，續航時間約20s，能及時上傳設備斷電信息；

l  支持配置參數掉電保護；

l  支持客戶端批量導入導出模擬量配置、485配置、點號配置；

l  支持10/100M自適應網口；

l  支持NTP校時；

l  支持SADP協議；

l  支持1路受控DC12V（警號）輸出；

l  支持對外DC12V供電，可以為報警探頭提供電源；

l  支持AC 220V主電源接口，主輔電源自動切換；

l  支持外置輔助電源（標準蓄電池），自動充電控制，電壓實時監測；

l  高標準的硬件防護技術，浪涌最高4KV，靜電防護：接觸放電最高9KV、空氣放電最高16KV。

接口說明

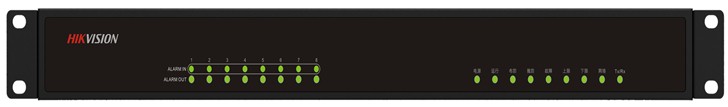

DS-19D08-0802JN前面板

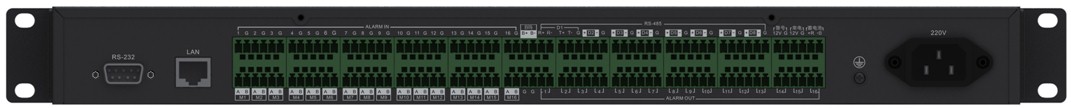

DS-19D08-0802JN后面板

DS-19D08-1604JN前面板

DS-19D08-1604JN后面板

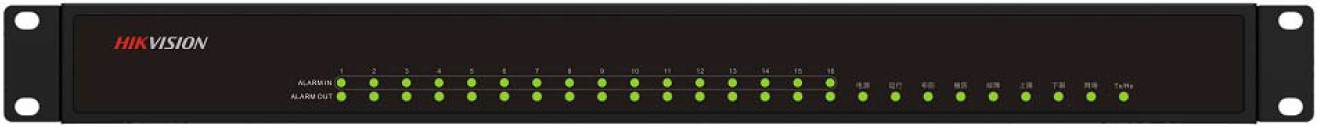

DS-19D16-1608JN前面板

DS-19D16-1608JN后面板

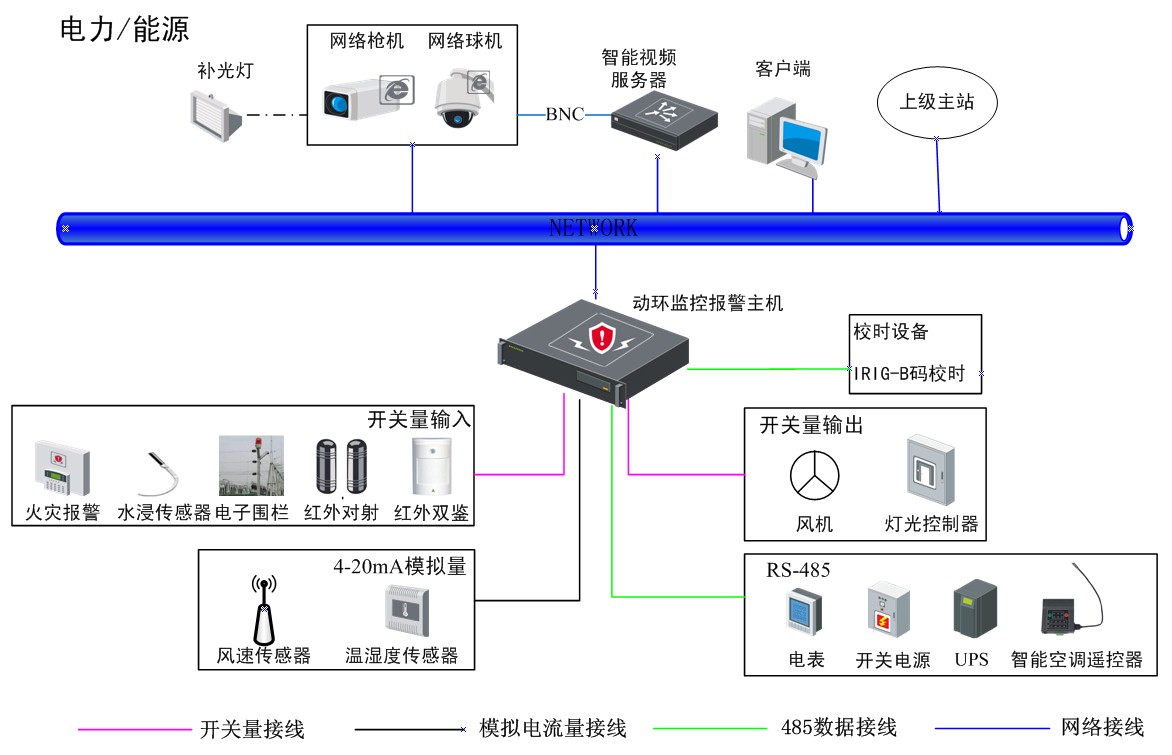

方案二
